車型:楚勝牌東風天錦洗掃車
發動機:龍擎260馬力
整車型號:CSC5180TXSD6
底盤型號:DFH1180EX8
底盤主要配置:
D530天錦VR駕駛室,龍擎DDi47E260-60發動機,5100mm軸距,4.5T前橋、9T后橋,東風8檔變速箱,電動玻璃降升降器,中門控門鎖,10.00R20 鋼絲胎,原廠空調,行駛記錄儀。
上裝主要配置:
采用康明斯170馬力副發動機、離心式風機、博拓高壓水泵、清水箱(10立方)、垃圾箱(7立方)、中置左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成,力頓馬達,海普瑞斯電磁閥,海普瑞斯油缸,高壓前角噴,高壓后噴霧,高壓卷盤,高壓路沿清洗噴頭,低壓前對沖,不銹鋼垃圾箱,垃圾箱高壓自潔,不銹鋼管高壓管路,CAN總線控制+尾部操作盒,LED箭頭燈,垃圾箱、水箱帶防溢低水位報警裝置,可視影像!

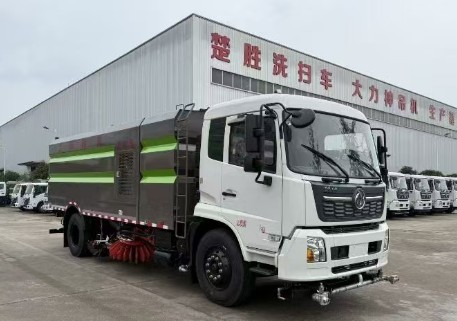

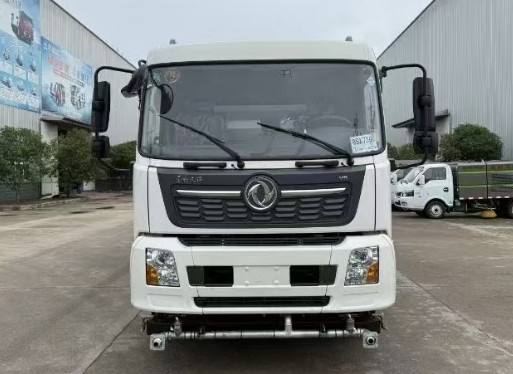

楚勝牌東風天錦洗掃車多方位圖片:



楚勝牌東風天錦洗掃車整車技術參數表:
楚勝牌CSC5180TXSD6型洗掃車
【整車技術參數】
|
產品商標
|
楚勝牌
|
公告批次
|
402
|
產品名稱
|
洗掃車
|
產品型號
|
CSC5180TXSD6
|
總質量(Kg)
|
18000
|
罐體容積(m3)
|
|
額定載質量(Kg)
|
5970,5905
|
外形尺寸
|
8130,8330,8630,8930,8550
×2500×3100
|
整備質量(Kg)
|
11900
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
2,3
|
鞍座最大載質量(Kg)
|
|
接近角/離去角(°)
|
17/13
|
前懸/后懸
|
1400/2230,1430/2200,1400/2130
,1430/2100,1400/2150,1430/2120
|
軸荷(Kg)
|
6500/11500
|
最高車速(Km/h)
|
89
|
備注
|
1、該車主要用于道路清掃,主要專用裝置為箱體和清掃裝置總成。僅采用軸距:4500,4700,5000,
5100,5300。外形長與軸距/前懸/后懸對應關系為:8130/4500/1400/2230,8130/4500/1430/2200,
8330/4700/1400/2230,8330/4700/1430/2200,8630/5000/1400/2230,8630/5000/1430/2200,8630
/5100/1400/2130,8630/5100/1430/2100,8930/5300/1400/2230,8930/5300/1430/2200,8550/5000
/1400/2150,8550/5000/1430/2120。2、側防護裝置材料為冷彎型鋼/Q235,螺栓連接;后防護裝置
材料為冷彎型鋼/Q235,焊接,截面尺寸為:230×50mm,下邊緣離地高:400mm。選裝方形或弧形箱體,
選裝后垃圾箱尾門樣式。3、隨底盤選裝選裝高度不同的駕駛室;選裝前霧燈;選裝駕駛室頂部裝飾
燈;選裝駕駛室前面罩;選裝前保險杠及前部燈具,選裝后視鏡;選裝后部燈具;選裝駕駛室前臉擾
流罩;駕駛室臥鋪側窗選裝裝飾板,選裝后背式排氣管。隨底盤配置擴展底盤附件安裝位置。
ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科
克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車控制系統(中國)有限公司,
J ABS/焦作博瑞克控制技術有限公司。選裝箱體外觀樣式,選裝水位計左右安裝位置,選裝前
鴨嘴。隨底盤選裝后處理、電瓶、儲氣筒安裝位置。選裝后防護材料為Q235,螺栓連接,截面
尺寸高×寬:120×60,下邊緣離地高400mm.
|
【底盤技術參數】
|
底盤型號
|
DFH1180EX8
|
底盤名稱
|
載貨汽車底盤
|
商標名稱
|
東風牌
|
生產企業
|
東風商用車有限公司
|
軸數
|
2
|
輪胎數
|
6
|
軸距 (mm)
|
3800,3950,4200,4500,4700,5000,5300,5800,5600,5100
|
輪胎規格
|
10.00R20 18PR,275/80R22.5 18PR,295/60R22.5 18PR
|
鋼板彈簧片數
|
7/9+6,8/10+8,8/9+6,11/10+8,
3/10+8,2/3+2,3/4+3,2/10+8
|
前輪距
|
1876,1896,1920,1950,1914,
1934,1980,2000,1815,1860
|
燃料種類
|
柴油
|
后輪距
|
1820,1860,1800,1840
|
排放依據標準
|
GB17691-2018國Ⅵ
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
D4.5NS6B190
D6.7NS6B230
B6.2NS6B210
D4.0NS6B185
DDi50E220-60
B6.2NS6B230
DDi50E190-60
D4.0NS6B195
D6.7NS6B260
D4.5NS6B220
DDi47E210-60
B6.2NS6B260
B6.2NS6B245
DDi47E240-60
DDi47E260-60
D4.5NS6B240
|
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風商用車有限公司
東風康明斯發動機有限公司
|
4500
6700
6200
4000
5000
6200
5000
4000
6700
4500
4750
6200
6200
4750
4750
4500
|
140
169
154
136
162
169
147
143
191
162
154
191
180
177
191
176
|
|
